Pada A4VG, pilihan kawalan menentukan isyarat yang mengubah anjakan pam dan arah aliran: tekanan pandu, tuil, arus solenoid atau kelajuan enjin memacu pam. Dua pam dengan saiz, aci dan bebibir yang sama boleh berkelakuan sangat berbeza pada mesin yang sama. Panduan ini menerangkan pilihan kawalan A4VG melalui isyarat input, menunjukkan cara kod berbeza antara siri dan edisi helaian data, dan menyenaraikan perkara yang perlu dipadankan oleh pam gantian pada bahagian kawalan.
Nota tentang dari mana nombor itu datang. Guangdong Sheungchak Hydraulic Technology Co., Ltd. membekalkanbukan-pam baharu OEMdan tidak bergabung dengan Bosch Rexroth. Setiap nilai di bawah dipetik daripada helaian data Bosch Rexroth, dengan edisi dinamakan, dan tiada satu pun daripadanya adalah data ujian kami sendiri. Edisi berbeza, jadi semak edisi yang sepadan dengan pam anda sebelum anda bergantung pada angka.
A4VG ialah pam omboh litar tertutup untukpemacu hidrostatik. Jika anda memerlukan latar belakang pada jenis litar itu terlebih dahulu, lihat kamiperbandingan pam omboh litar terbuka dan litar tertutup.

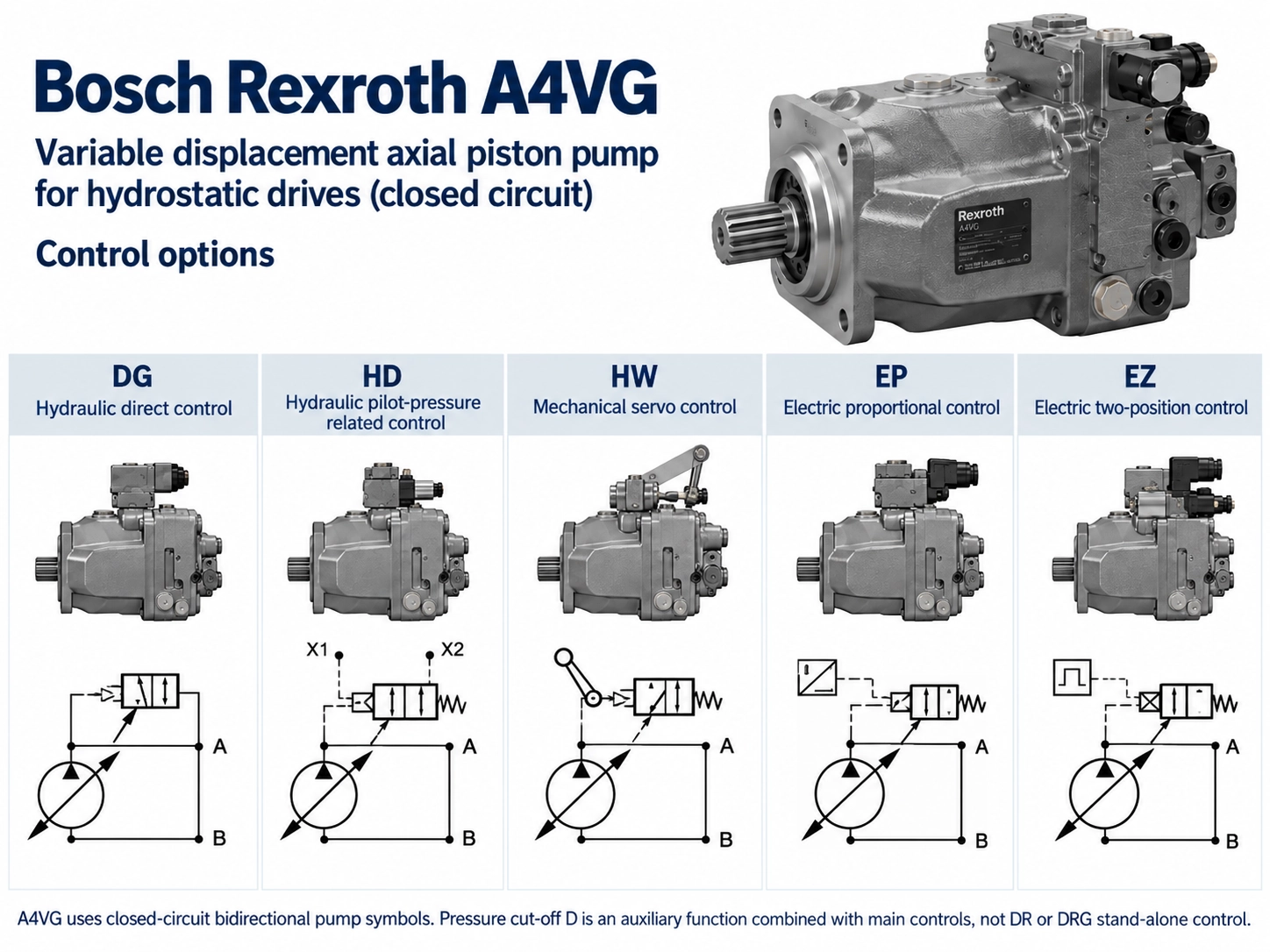

Pilihan kawalan A4VG sepintas lalu
Jadual merangkumi kod Siri 32 seperti yang disenaraikan dalam helaian data RE 92003/06.12. Siri 40 dan edisi serantau yang lebih baru menggunakan kod yang sebahagiannya berbeza, yang dibandingkan lebih jauh ke bawah.
| Kod | Jenis kawalan | Isyarat masukan | Julat isyarat | Tingkah laku | Min. mengawal tekanan |
|---|---|---|---|---|---|
| HD3 | Berkadar hidraulik, perintis-berkaitan tekanan | Tekanan perintis pada port Y1 / Y2 | 6 hingga 18 bar | Berkadar | 20 bar |
| HW | Servo mekanikal berkadar hidraulik | Sudut tuil kawalan | 3 darjah hingga 29 darjah | Berkadar | 20 bar |
| DG | Hidraulik, dikawal terus | Kawal tekanan pada port X1 / X2 | Bar maks. 40. | Mengikuti tekanan kawalan, juga dipengaruhi oleh tekanan dan kelajuan sistem | 25 bar |
| EP3 / EP4 | Berkadar elektrik, 12 V / 24 V | Arus pada solenoid a atau b | 400 hingga 1200 mA (12 V); 200 hingga 600 mA (24 V) | Berkadar | 20 bar |
| EZ1 / EZ2 | Elektrik dua-titik, 12 V / 24 V | Menukar solenoid a atau b | Min. 1.32 A (12 V); 0.67 A (24 V) | Sifar atau anjakan maksimum | 25 bar |
| DA1 / DA2 | Automatik, berkaitan kelajuan, 12 V / 24 V | Kelajuan pemacu pam; menukar solenoid memilih arah | Permulaan kawalan ditetapkan di kilang setiap pesanan | Pembolehubah dengan kelajuan pemacu dan tekanan sistem | 25 bar |
Tekanan kawalan minimum diberikan pada 2000 rpm, di atas tekanan kes, diukur pada port PS. Ia adalah syarat untuk kawalan berfungsi dan berasingan daripada tetapan tekanan rangsangan. Sumber untuk semua baris: (Bosch Rexroth RE 92003/06.12, ms. 2, 7, 11–16).
Edisi yang sama juga menyenaraikan NV, versi tanpa modul kawalan dipasang. ET, kawalan kendalian langsung-elektrik, hanya muncul dalam edisi kemudian.
Kawalan hidraulik: HD, HW dan DG
HD: tekanan pandu daripada kayu bedik atau injap pandu
HD sesuai dengan mesin yang telah menghasilkan isyarat pandu hidraulik. Anjakan adalah berkadar dengan perbezaan tekanan antara port Y1 dan Y2, bermula pada 6 bar dan mencapai anjakan maksimum pada 18 bar. Isyarat pandu hanya menggerakkan gelendong injap kawalan, jadi aliran pandu boleh diabaikan, dan tuil maklum balas pada omboh mengusap menahan anjakan stabil untuk isyarat yang diberikan.
Satu syarat penting dalam perkhidmatan: dalam keadaan neutral, modul HD perlu dialihkan ke takungan melalui peranti kawalan perintis luaran. Litar pandu yang tidak boleh mengalir akan menahan isyarat sisa pada pam (Bosch Rexroth RE 92003/06.12, p. 12). Siri 40 menggunakan julat 6 hingga 18 bar yang sama di bawah kod HP1, yang senaraikan helaian data hanya untuk saiz 145 hingga 280, atas permintaan (Bosch Rexroth RE 92004/2020-03-30, ms. 2, 12).
HW: tuil atau sambungan kabel
HW ialah kawalan untuk hubungan mekanikal. Anjakan mengikut sudut tuil pada modul kawalan, dan pemusatan spring membawa pam kembali ke arah neutral apabila tuil dilepaskan. Angka tuil bergantung pada edisi, jadi ia tidak boleh digabungkan menjadi satu set.
| Edisi | Julat kawalan | Berhenti | Tork tuas |
|---|---|---|---|
| RE 92003/06.12 | 3 darjah hingga 29 darjah | Hentian mekanikal pada ±40 darjah (saiz 28 hingga 71) atau ±35 darjah (saiz 90 hingga 250) | Maks. 170 Ncm |
| RE-E 92003/2021-08-11 | ±3 darjah hingga ±32 darjah (saiz 28 hingga 71) atau ±34.5 darjah (saiz 90 hingga 125) | Pelanggan-hentian sisi pada 36.5 darjah ±1 darjah | Maks. 170 Ncm |
Kedua-dua edisi memerlukan hentian mekanikal positif dalam pautan untuk melindungi modul. HW juga merupakan satu-satunya kawalan yang boleh membawa suis kedudukan neutral, sesentuh yang ditutup secara neutral dan biasanya digunakan untuk menyekat permulaan enjin dengan pam pada lejang (Bosch Rexroth RE 92003/06.12, p. 13; RE-E 92003/2021-08-11, p. 16).
DG: mengawal tekanan terus ke piston mengusap
DG bukan HD yang lebih ringkas. Tekanan kawalan pada X1 atau X2 bertindak terus pada omboh stroking, tanpa injap kawalan dan tiada tuil maklum balas. Anjakan mengikut tekanan kawalan tetapi juga dipengaruhi oleh tekanan sistem dan kelajuan pemacu, jadi isyarat yang sama tidak selalu memberikan aliran yang sama.
Dua syarat lagi dikenakan. Pemotongan tekanan-dimatikan dan mana-mana injap kawalan DA hanya berkuat kuasa jika peranti perintis yang menyuap kawalan DG dibekalkan daripada port PS. Dan helaian data mengesyorkan semakan permohonan untuk setiap pam DG. Tekanan kawalan maksimum yang dibenarkan ialah 40 bar (Bosch Rexroth RE 92003/06.12, p. 11).
Kawalan elektrik: EP, EZ dan ET
EP: solenoid berkadar
Dengan EP, anjakan adalah berkadar dengan arus pada solenoid a atau b. Perkara pertama yang dipadankan ialah voltan, kerana julat semasa tidak boleh ditukar ganti.
| Parameter | EP3 (12 V) | EP4 (24 V) |
|---|---|---|
| Permulaan kawalan | 400 mA | 200 mA |
| Tamat kawalan | 1200 mA | 600 mA |
| Mengehadkan arus | 1.54 A | 0.77 A |
| Rintangan nominal pada 20 darjah | 5.5 Ω | 22.7 Ω |
| Kekerapan dither | 100 Hz | 100 Hz |
Sumber: (Bosch Rexroth RE 92003/06.12, hlm. 14). Ini ialah kod Siri 32; dalam Siri 40 penomboran bermaksud sesuatu yang lain, seperti yang ditunjukkan di bawah.
Titik keselamatan berada di sini, dengan kawalan berkadar, kerana ia mudah untuk diandaikan sebaliknya. Helaian data menyatakan bahawa pemulangan spring dalam modul kawalan HD dan EP bukanlah peranti keselamatan. Pencemaran dalaman boleh menyebabkan modul tersekat dalam kedudukan yang tidak ditentukan, dan pembina mesin perlu memutuskan sama ada langkah tambahan diperlukan untuk membawa pemacu ke berhenti dengan selamat. Mengalih keluar isyarat tidak menjamin anjakan sifar (Bosch Rexroth RE 92003/06.12, ms. 12, 14).
EZ: hidup atau mati
EZ menggunakan solenoid pensuisan. Penjanaan a atau b menghubungkan tekanan kawalan terus ke omboh mengusap dan pam pergi ke anjakan maksimum ke arah itu; de-tenaga, ia kembali kepada sifar. Arus minimum yang diperlukan ialah 1.32 A pada 12 V dan 0.67 A pada 24 V (Bosch Rexroth RE 92003/06.12, p. 15). Pam EZ tidak boleh digerakkan secara berkadar dan pam EP bukan{11}}sebuah pam untuknya.
ET: semak edisi sebelum perkara lain
ET ialah kawalan elektrik yang dikendalikan-terus. Dua injap pengurang tekanan membekalkan tekanan kawalan kepada silinder mengusap, dan anjakan yang dicapai pada arus tertentu juga bergantung pada kelajuan pam dan tekanan kerja (Bosch Rexroth RE-P 92003/2023-10-30, pp. 24–26). Helaian data siri 40 menyenaraikan kawalan ET juga (RE 92004/09.2017, ms. 2, 20).
ET tidak hadir dalam edisi 06.12 Siri 32, dan edisi kemudiannya menyenaraikan varian ET yang berbeza untuk julat saiz yang berbeza. Dalam edisi Asia Pasifik 2023, sebagai contoh, ETA / ETB diterangkan sebagai disediakan untuk perisian BODAS dan disenaraikan untuk saiz 28, 40 dan 125 sahaja. Edisi baru meletakkan ET dalam kumpulan tekanan kawalan minimum 25 bar. Untuk pam ET, kenal pasti edisi helaian data yang tepat dahulu dan baca kod daripada dokumen itu sahaja.
Injap kawalan DA mempunyai kedudukannya sendiri dalam kod jenis, berasingan daripada peranti kawalan:
- 1: tiada injap kawalan DA
- 2: tetapan tetap
- 3R / 3L: boleh laras secara mekanikal dengan tuil kedudukan, digerakkan ke kanan atau kiri, yang juga memberikan fungsi inci
- 4: tetapan tetap dengan injap inci brek, dikendalikan oleh bendalir brek untukISO 4925(tiada minyak mineral)
- 8: sebagai 4, tetapi untuk cecair brek berasaskan minyak mineral
- 7: tetapan tetap, dengan port untuk peranti kawalan perintis yang berasingan digunakan sebagai injap inci
Senarai itu adalah dari edisi 06.12. Edisi Asia Pasifik 2023 menyenaraikan varian 1, 2, 3R / 3L, 7 dan 8, tanpa varian 4 (RE-P 92003/2023-10-30, p. 3).
Varian 4 dan 8 hanya tersedia pada pam dengan modul kawalan DA. Varian 2, 3 dan 7 juga boleh dipasang pada pam HD, HW, DG dan EP untuk melindungi enjin daripada lebihan beban, itulah sebabnya pam berkod HD3 atau EP3 mungkin masih membawa injap DA.
Untuk varian 2 dan 3 helaian data mengatakan permulaan kawalan dinyatakan dalam teks biasa pada pesanan dan ditetapkan di kilang. Dokumen yang sama mengatakan bahawa kawalan DA memerlukan semakan terhadap parameter enjin dan kenderaan, mengesyorkan agar semua aplikasi DA disemak oleh jurutera aplikasi pengilang dan, pada halaman berikut, menyatakan ia mesti diluluskan (Bosch Rexroth RE 92003/06.12, pp. 2, 16–17). Manual servis yang lebih lama juga menggambarkan pam sebagai pratetap kepada enjin dan kenderaan (Rexroth RA 92003-S, 1997). Dalam Siri 40, DA ditawarkan hanya untuk saiz 110 dan 125 (Bosch Rexroth RE 92004/2020-03-30, p. 2).
Jadi kod yang sama tidak bermakna tetapan yang sama dan kod yang sama dengan permulaan-nilai-kawalan yang sama masih tidak mengesahkan kesesuaian. Pam DA gantian perlu diperiksa pada tiga perkara: varian injap DA, permulaan-nilai-kawalan untuk mesin itu dan data enjin dan kenderaan yang telah disediakan oleh pam asal.
Kawalan yang sama, kod berbeza: Siri 32, Siri 40 dan edisi serantau
Jika kod papan nama tiada daripada helaian data di hadapan anda, sebab biasa ialah helaian itu tergolong dalam siri atau edisi yang berbeza.
Jadual di bawah memetakan fungsi antara dua sistem kod. Ia bukan meja pertukaran. Satu baris tidak bermakna pilihan Siri 40 boleh dipesan dalam setiap saiz, atau pam satu siri boleh dipasang di tempat yang lain.
| Fungsi | Kod Siri 32 (RE 92003/06.12) | Kod Siri 40 (RE 92004/09.2017 dan 2020-03-30) | Saiz disenaraikan untuk kod Siri 40 |
|---|---|---|---|
| Berkadar hidraulik, perintis-berkaitan tekanan (6 hingga 18 bar) | HD3 | HP1 | 145 hingga 280, atas permintaan; tidak tersedia untuk 110 dan 125 |
| Servo mekanikal berkadar hidraulik | HW; suis kedudukan neutral ialah kod berasingan L | HW2; HW8 dengan suis kedudukan neutral | HW2: 145 hingga 280. HW8: 110 hingga 280 |
| Hidraulik, dikendalikan terus | DG | HT1 | 145 hingga 280; tidak tersedia untuk 110 dan 125 |
| Berkadar elektrik, 12 V / 24 V, solenoid standard | EP3 / EP4 | EP1 / EP2 | 110 hingga 280 |
| Apakah maksud EP3 / EP4 | Kawalan standard 12 V / 24 V | 12 V / 24 V dengan manual override dan spring return | 110 hingga 280 |
| DA berkaitan-kelajuan, 12 V / 24 V | DA1 / DA2 | DA1 / DA2 | 110 dan 125 sahaja |
Sumber: taip jadual kod dalam (RE 92003/06.12, p. 2; RE 92004/09.2017, p. 2; RE 92004/2020-03-30, p. 2).
Baris EP adalah baris yang paling mungkin menyebabkan tertib yang salah. EP3 ialah kawalan 12 V standard pada pam Siri 32. Pada pam Siri 40, kawalan 12 V standard ialah EP1, dan EP3 ialah versi 12 V dengan penggantian manual dan pengembalian spring.
Sebelum menganggap kod dalam satu siri sebagai rakan sejawat kod yang lain, sahkan empat perkara: siri, saiz, varian kawalan dan edisi helaian data. Helaian data 06.12 Siri 32 meliputi saiz 28 hingga 250 dan dua edisi Siri 40 meliputi saiz 110 hingga 280, jadi saiz 125 adalah satu-satunya yang muncul dalam kedua-duanya. Kedua-dua siri ini juga membawa penilaian tekanan yang berbeza, 400 / 450 bar nominal / maksimum untuk Siri 32 dan 450 / 500 bar untuk Siri 40, yang merupakan satu lagi cara untuk mengetahui helaian data yang digunakan.
Dalam Siri 32, edisi juga tidak bersetuju pada julat saiz dan pada ET.
| Siri 32 edisi | Saiz dilindungi | Varian ET disenaraikan |
|---|---|---|
| RE 92003/06.12 | 28 hingga 250 | tiada |
| RE-A 92003/06.2018 (Amerika, AA4VG) | 28 hingga 125 | ET5 / ET6, saiz 28 hingga 71 sahaja |
| RE-E 92003/2021-08-11 (Eropah) | 28 hingga 125 | ET3 / ET4, ET7 / ET8, BT1 / BT2 |
| RE-P 92003/2023-10-30 (Asia Pasifik) | 28 hingga 180 | ETA / ETB (saiz 28, 40, 125); ET3 / ET4 (saiz 28, 40); ET7 / ET8 (saiz 125) |
NV disenaraikan dalam edisi 06.12, manakala jadual kod jenis edisi Asia Pasifik 2023 tidak mempunyai baris NV. Untuk medan-mengikut-bacaan medan rentetan penuh, gunakan kamiPanduan kod model A4VG; artikel ini tidak mengulanginya.
A4VG pengganti mesti sepadan pada bahagian kawalan
Medan yang anda boleh baca daripada kod jenis
Dalam kod Siri 32, kedudukan ini berkaitan dengan kawalan (Bosch Rexroth RE 92003/06.12, ms. 2–4). Sahkan siri dan edisi helaian data dahulu, kemudian baca medan satu persatu:
- Peranti kawalan dan voltan: HD3, HW, DG, EP3 / EP4, EZ1 / EZ2, DA1 / DA2
- Pemotongan tekanan-dimatikan: D, disenaraikan sebagai standard dalam edisi ini. Edisi Asia Pasifik 2023 turut menyenaraikan versi tanpa potongan tekanan-untuk saiz 28, 40 dan 125.
- Suis kedudukan neutral: L, HW sahaja
- Penghad strok mekanikal: M, boleh laras secara luaran
- Port X3 / X4 untuk tekanan ruang mengusap: T
- Injap kawalan DA: 1, 2, 3R / 3L, 4, 7 atau 8
- Penderia sudut pusing: R
- Penyambung solenoid: P, atau Q dengan diod penindas (Q adalah untuk EZ dan DA sahaja)
Sebagai contoh, serpihan DA1D2 dibaca sebagai-kawalan berkaitan kelajuan pada 12 V, pemotongan tekanan-dimatikan, injap kawalan DA dengan tetapan tetap. EP3D1 dibaca sebagai kawalan elektrik berkadar 12 V, pemotongan tekanan-dimatikan, tiada injap DA.
Tetapan kod tidak dipaparkan
Tiga tetapan diberikan dalam teks biasa pada susunan asal dan tidak muncul dalam kod:
- Permulaan kawalan DA, di mana injap DA dipasang.
- Tetapan pemotongan tekanan-. Helaian data 06.12 Siri 32 memerlukannya 30 bar di bawah tetapan injap pelega tekanan tinggi-dan helaian data Siri 40 09.2017 memberikan margin 30 bar yang sama (RE 92003/06.12, p. 55; RE 92004/09.}). Sahkan peraturan dalam edisi untuk pam anda.
- Tetapan-tekanan pelepas tekanan tinggi untuk port A dan B. Helaian data 06.12 mempunyai setiap injap dipesan sebagai tetapan tekanan berbeza. Ia memberikan tekanan keretakan sebagai tetapan pembezaan ditambah tekanan rangsangan, dengan injap ditetapkan pada 1000 rpm dan anjakan maksimum (RE 92003/06.12, p. 54). Oleh itu, angka injap pelepas bukanlah nombor yang sama dengan tekanan operasi mesin.
Dua tekanan pada bahagian-tekanan rendah juga perlu disahkan untuk mesin, dan ia adalah perkara yang berbeza (RE 92003/06.12, p. 7):
- Tingkatkan tetapan tekanan. Helaian data memerlukan-sisi tekanan rendah untuk kekal sekurang-kurangnya 10 bar di atas tekanan kotak dan menambah bahawa tetapan tekanan rangsangan mestilah lebih tinggi, bergantung pada sistem. Ia tidak memberikan nilai tetapan tunggal, jadi angka itu berasal dari data mesin.
- Kawal tekanan di port PS. Untuk kawalan berfungsi, EP, HW dan HD memerlukan sekurang-kurangnya 20 bar di atas tekanan kotak pada 2000 rpm, diukur pada port PS. DA, DG dan EZ memerlukan 25 bar. Helaian data memberikan ini sebagai minimum yang bergantung pada kelajuan dan tekanan operasi. Ia bukan tetapan injap rangsangan.
Jika penggantian tergolong dalam kumpulan kawalan yang berbeza daripada yang asal, jangan anggap tetapan rangsangan sedia ada memberikan tekanan kawalan yang mencukupi. Semak di PS.
Nilai ini khusus untuk mesin, jadi rujukannya ialah data perkhidmatan pengeluar mesin atau rekod pesanan pam asal. Kami tidak memetik nombor biasa kerana tiada nombor yang digunakan di seluruh mesin.
Semasa menukar antara kawalan: helaian data menerangkan versi NV sebagai disediakan untuk memasang semula modul HD, HW, EP atau EZ dan menyatakan bahawa penggunaan DA memerlukan perubahan pada pemasangan spring silinder kawalan dan pada plat kawalan (RE 92003/06.12, p. 11). Ia tidak menggambarkan menukar satu kawalan yang dipasang dengan yang lain.
Pam dengan nombor khas
Dalam kod jenis, akhiran -S menandakan versi khas. Helaian data tidak menyatakan apakah pelaksanaan khas itu (RE 92003/06.12, p. 4).
Secara berasingan, kod kawalan mungkin tiada daripada jadual standard sama sekali. Seorang pakar pembaikan hidraulik telah menerangkan kawalan "MS" pada pam A4VG dalam pemacu ayunan jengkaut yang mengawal tekanan dan bukannya anjakan (InsaneHydraulics). Itu adalah akaun seorang pengamal, bukan dokumen OEM, dan ia tidak menyatakan apa-apa tentang kandungan versi istimewa lain.
Dalam kedua-dua kes, jadual standard tidak boleh memberitahu anda apa yang dipasang. Dapatkan spesifikasi pam itu daripada pembina mesin atau rekod pesanan asal sebelum memesan pam standard.
Jika papan nama rosak atau tidak lengkap, panduan kami tentangmengenal pasti pam hidraulik daripada papan namanyameliputi apa lagi untuk dirakam. Untuk pemeriksaan di luar kawalan, lihatsembilan-senarai semak penggantian mata.
Kawal-pemeriksaan sisi sebelum anda menggantikan pam
Kerosakan yang kelihatan seperti masalah pam boleh berlaku dalam litar kawalan, jadi adalah wajar mengetepikan perkara berikut sebelum membuat pesanan:
- Adakah isyarat kawalan sampai ke pam? Manual perkhidmatan Rexroth 1997 untuk AA4VG Siri 3 yang terdahulu termasuk, antara semakan penyelesaian masalahnya, sama ada medium kawalan disambungkan.
- Pada HD, bolehkah bahagian perintis mengalir dalam neutral? Manual yang sama menyenaraikan tekanan belakang pandu antara punca pam yang tidak akan kembali kepada neutral, dan memerlukan lengkung injap pandu untuk dipadankan dengan pam.
- Adakah petunjuk solenoid atau garisan perintis bersilang? Arah ditetapkan melalui port atau solenoid yang menerima isyarat.
- Adakah minyak itu cukup bersih? Helaian data 06.12 memerlukan sekurang-kurangnyaISO 440620/18/15, mengetatkan hingga 19/17/14 pada suhu bendalir dari 90 darjah hingga maksimum 115 darjah. Edisi Asia Pasifik 2023 kekal 20/18/15 dan memerlukan 19/17/14 apabila kelikatan bendalir jatuh di bawah 10 mm²/s. Semak kelas terhadap edisi untuk pam anda dan suhu minyak serta kelikatan yang sebenarnya digunakan oleh mesin. Pencemaran adalah punca dinyatakan modul kawalan melekat.
Sumber: (Rexroth RA 92003-S, 1997; RE 92003/06.12, ms. 6, 12; RE-P 92003/2023-10-30, hlm. 7).
Manual ini lama dan ditulis untuk Siri 3, jadi anggap ia sebagai cara berfikir dan bukan sebagai prosedur untuk pam semasa. Lakukan pemeriksaan sendiri ke manual servis untuk mesin dan edisi pam anda.
Dalam satu urutan forum, pemilik pemuat melaporkan bahawa bangku kedai-menguji pam dan motor pemacu sebagai baik dan kerosakan kekal. Itu adalah laporan tunggal dan tidak membuktikan apa-apa yang umum. Ia menggambarkan bahawa keputusan bangku yang baik pada pam tidak dengan sendirinya mengesan kerosakan pada mesin.
Pelarasan seperti tetapan neutral atau tetapan tekanan hendaklah dilakukan oleh kakitangan yang berkelayakan mengikut manual arahan untuk siri dan edisi yang tepat. Mereka tidak dilindungi di sini.
Sahkan konfigurasi kawalan A4VG anda
Untuk memastikan bahagian kawalan penggantian diperiksa, pembekal memerlukan:
- Kod jenis lengkap daripada papan nama
- Gambar jelas papan nama dan modul kawalan
- Siri (32 atau 40) dan, jika diketahui, edisi helaian data
- Voltan solenoid, di mana kawalan adalah elektrik
- Tetapan yang diketahui: Varian injap DA dan permulaan kawalan, pemotongan tekanan-dimatikan, tetapan injap pelega tekanan tinggi-untuk A dan B, tetapan tekanan rangsang dan tekanan kawalan diukur pada PS jika anda memilikinya
- Pembuatan dan model mesin, dan untuk pam DA, enjin dipasangkan dengannya
Anda boleh menghantarnya melalui borang pertanyaan di kamiHalaman pam A4VG. Minta perbandingan bertulis medan kawalan dengan kod jenis anda dan senarai tetapan yang masih perlu disahkan terhadap mesin.
Helaian data dipetik
- Bosch Rexroth RE 92003/06.12, A4VG Siri 32
- Bosch Rexroth RE-A 92003/06.2018, AA4VG Siri 32 (Amerika)
- Bosch Rexroth RE-E 92003/2021-08-11, A4VG Siri 32 (Eropah)
- Bosch Rexroth RE-P 92003/2023-10-30, A4VG Siri 32 (Asia Pasifik)
- Bosch Rexroth RE 92004/09.2017 dan 2020-03-30, A4VG Siri 40
- Rexroth RA 92003-S (1997), AA4VG Siri 3 aplikasi dan manual perkhidmatan
