Memilih atau menggantikan pam omboh Bosch Rexroth A10VSO memerlukan pemadanan persediaan injap kawalan dengan logik hidraulik yang tepat bagi mesin hos. Jenis kawalan a10vso dfr dflr dr menentukan cara pam melaraskan anjakannya di bawah perubahan beban. Pilihan ini secara langsung membentuk kesesuaian sistem dan kecekapan tenaga. Analisis ini memecahkan perbezaan mekanikal antara jenis kawalan a10vso ini berdasarkan dokumen rasmi. Gunakannya untuk membimbing pilihan kejuruteraan, pelarasan medan dan keputusan pembelian.
Cara kawalan A10VSO DR, DFR dan DFLR berfungsi
Siri A10VSO menyediakan{1}}sediaan industri litar terbuka. Ia berbeza daripada siri A10VO mudah alih terutamanya dalam kawalan yang tersedia dan reka bentuk galas dalaman. Jurutera mesti menyemak ketersediaan kawalan untuk setiap saiz pam tertentu. Tidak semua saiz menyokong persediaan DFLR yang kompleks. Injap kawalan bertindak sebagai otak mekanikal pam. Ia menyalurkan minyak di bawah tekanan ke omboh kawalan, yang mencondongkan plat swashplate terhadap spring balik.
TheDRpersediaan bertindak sebagai pengawal tekanan. Tugas utamanya adalah untuk mengehadkan tekanan sistem puncak dalam julat kerja pam. Sebaik sahaja tekanan mencapai tetapan mekanikal spring pandu, kili kawalan beralih. Ia menghantar minyak ke dalam silinder kawalan. Tekanan minyak ini mengatasi spring balik dan merendahkan sudut swashplate. Keluaran pam menurun kepada hampir sifar. Akibatnya, pam menahan tekanan yang ditetapkan tanpa membuang aliran tambahan ke atas injap pelepas.
TheDFR dan DFR1tetapan bertindak sebagai pengawal tekanan dan aliran. Ia dijalankan pada kaedah penderiaan-beban yang diterangkan dalam dokumen Bosch Rexroth AG. Kawalan ini memadankan output pam dengan aliran tepat yang diminta oleh penggerak. Mereka melakukan ini menggunakan isyarat pembezaan tekanan yang dihantar dari injap arah kembali ke pam. Oleh kerana itu, pam hanya membekalkan aliran yang diperlukan untuk pergerakan semasa. Ini mengurangkan pengumpulan haba merentasi keseluruhan kitaran tugas.
TheDFLRpersediaan menambah pengehad kuasa mekanikal kepada kawalan tekanan dan aliran. Ia sentiasa menjejaki tekanan dan mengalir bersama. Kawalan memusnahkan pam jika permintaan kuasa melebihi had mekanikal motor pemacu. Memeriksa tetapan kuasa kilang adalah wajib untuk pam DFLR. Keluk tork yang salah akan menghentikan motor elektrik atau menyebabkan kuasa pemacu tidak digunakan.
Mekanik Asas Penderiaan-Beban dalam DFR/DFR1
Sistem pengesan-beban bergantung pada imbangan mekanikal yang ditetapkan merentas orifis pemeteran. Dalam kebanyakan tetapan, orifis ini ialah injap arah berkadar dalam talian utama. Injap kawalan DFR merasakan penurunan tekanan merentasi bukaan luaran ini. Ia menggunakan keseimbangan tekanan yang diterangkan oleh persamaan Bernoulli untuk melaraskan swashplate. Kili mengimbangi tekanan beban ditambah daya spring terhadap tekanan alur keluar pam untuk mengekalkan margin tekanan yang stabil.
Apabila injap terbuka lebih luas, penurunan tekanan merentasi bukaan jatuh seketika. Perubahan ini menjadikan kili beralih dan mengeluarkan minyak dari omboh kawalan. Spring kembali kemudian menolak swashplate ke sudut yang lebih curam. Anjakan pam meningkat sehingga tekanan margin kembali. Apabila injap ditutup, penurunan tekanan naik sebaliknya. Ini memaksa minyak kembali ke dalam omboh kawalan untuk menurunkan keluaran pam.
Perbezaan fizikal antara DFR dan DFR1 hanya melibatkan laluan dalaman port X pada blok kawalan. Kawalan DFR standard termasuk lubang pendarahan dalaman yang kecil. Ia memautkan talian penderia-beban ke longkang bekas pam. Lubang ini melepaskan isyarat pengesan-beban apabila injap arah berpusat, menjatuhkan pam kepada tekanan siap sedia rendah. Persediaan DFR1 meninggalkan lubang pendarahan dalaman ini sepenuhnya. Sistem yang menggunakan DFR1 mesti menyediakan laluan saliran luaran dalam blok injap untuk mengeluarkan isyarat.
Disebabkan perbezaan ini, kedua-dua tetapan tidak boleh ditukar ganti.

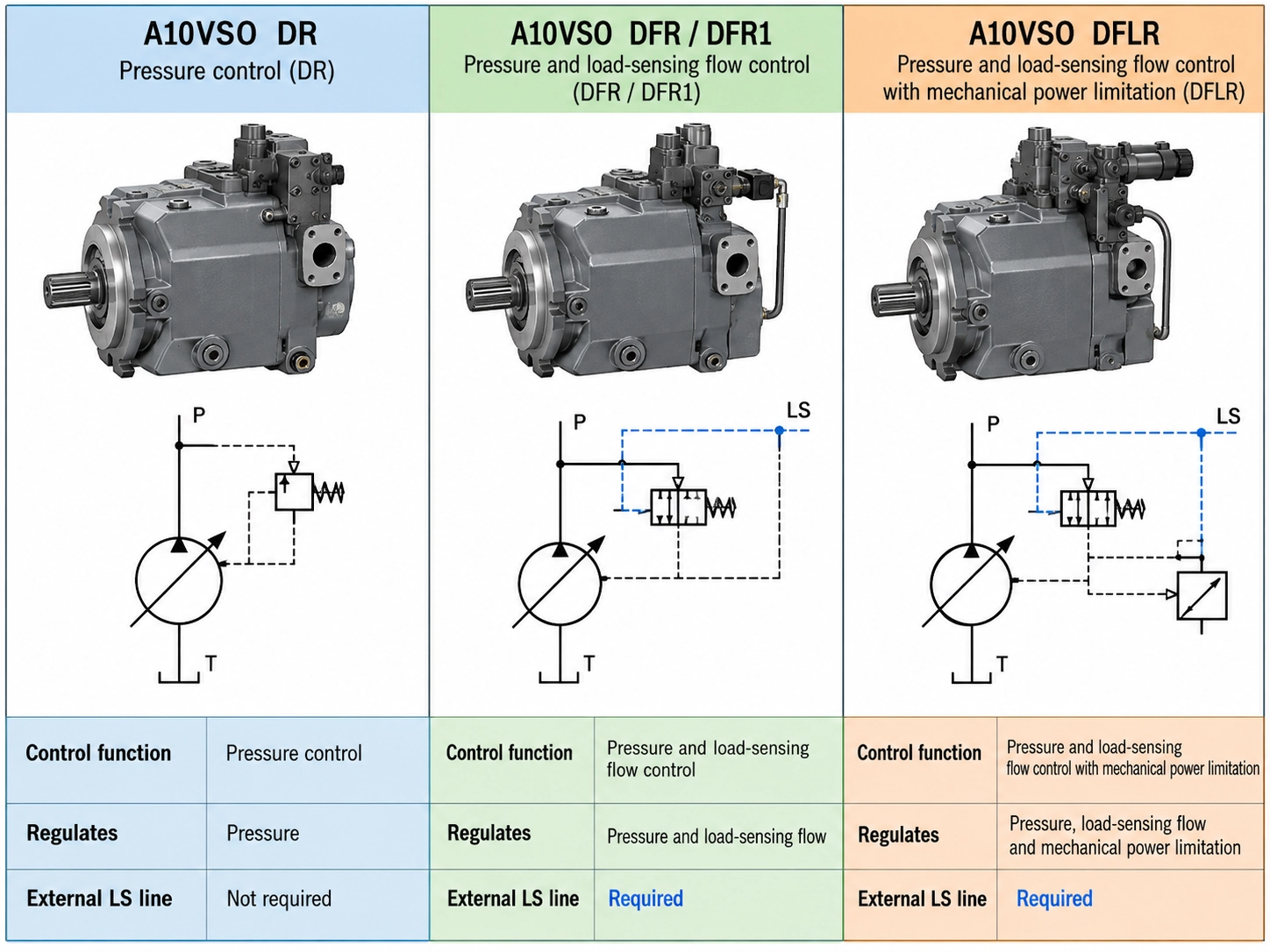

A10VSO DR lwn DFR lwn DFLR: Perbandingan Teknikal Komprehensif
Menyemak penarafan tekanan garis dasar ialah langkah pertama dalam memadankan jenis kawalan dengan pekerjaan industri. Bosch Rexroth AG menetapkan tekanan nominal 280 bar dan tekanan puncak 350 bar untuk A10VSO Siri 31 dan 32 merentas saiz 18 hingga 140. Untuk pam saiz 10 yang lebih kecil dalam Siri 52, Bosch Rexroth AG menyenaraikan tekanan nominal 250 bar dan tekanan puncak.
Kawalan ini berbeza terutamanya dalam pembolehubah yang dikawal selia dan talian luaran yang perlu dijalankan. DR tidak memerlukan talian perintis luaran. Ia berfungsi sebagai gelung kendiri yang hanya memantau port keluarnya sendiri. DFR memerlukan garis pengesan-beban khusus yang dialihkan dari penggerak ke port X pada kawalan pam. DFLR memerlukan litar luaran yang sama, tetapi ia menambah tetapan kuasa mekanikal yang mesti sepadan dengan motor. Ini menjadikan penggantian DFLR lebih kompleks.
| Jenis Kawalan | Pembolehubah Terkawal | Keperluan Litar Luaran | Keupayaan LS | Had Kuasa | Kerumitan Penggantian |
|---|---|---|---|---|---|
| DR | Tekanan | tiada | Tidak | Tidak | rendah |
| DFR / DFR1 | Tekanan, Aliran | Orifis pemeteran, garisan LS | ya | Tidak | Sederhana |
| DFLR | Tekanan, Aliran, Kuasa | Orifis pemeteran, garisan LS | ya | ya | tinggi |
Jurutera mesti menyemak persediaan hidraulik sedia ada sebelum memesan pam gantian. Menaik taraf daripada DR kepada DFR memerlukan talian perintis baharu dan injap arah yang diubah suai. Menukar DFLR dengan DFR menghilangkan had kuasa sepenuhnya. Suis itu meletakkan motor elektrik berisiko menjadi terlalu panas semasa tempoh tekanan tinggi dan aliran tinggi.
Pemadanan Aplikasi Praktikal: Konfigurasi Mana Yang Anda Perlukan?
Memilih kawalan yang betul memerlukan menyemak kitaran tugas, saiz motor dan had haba mesin. Kawalan pam mesti sepadan dengan cara penggerak mengeluarkan minyak dari semasa ke semasa.
- Persediaan DRsistem muat yang memerlukan tekanan yang stabil dengan aliran yang sedikit semasa tempoh pegangan yang lama. Penekan industri sering menggunakan kawalan DR untuk menahan daya pengapit pada bahagian. Pam memusnahkan aliran hampir sifar sambil menahan tekanan yang ditetapkan. Ini mengurangkan tarikan kuasa dan pengumpulan haba semasa langkah pegangan.
- Persediaan DFRsistem muat di mana berbilang penggerak berjalan pada kelajuan dan beban yang berbeza semasa kitaran. Alat mesin dan barisan pengeluaran menggunakan kawalan DFR untuk membekalkan hanya aliran yang diperlukan oleh injap berkadar. Ini menghalang pembentukan haba berat yang disebabkan oleh lambakan minyak ke atas injap pelega, membolehkan tangki minyak yang lebih kecil dan penyejuk yang lebih kecil.
- Persediaan DFLRdiperlukan untuk sistem berat di mana kuasa hidraulik puncak melebihi penarafan motor elektrik. Penekan dan mesin pencincang membentuk besar menggunakan kawalan DFLR untuk berjalan pantas di bawah beban ringan dan perlahan secara automatik apabila tekanan meningkat. Keluk kuasa malar ini menghentikan motor daripada terhenti sambil memanfaatkan sepenuhnya kuasa yang ada.
Peraturan ini mencerminkan amalan kejuruteraan standard. Walaupun begitu, pembina mesin kadang-kadang menyimpang daripada mereka kerana had kos atau reka bentuk litar yang lebih lama.
Memeriksa kod kawalan sebenar pada pam yang dipasang kekal sebagai satu-satunya cara selamat untuk mengesahkan persediaan yang betul.
Perbandingan Masa Tindak Balas A10VSO DFR lwn DFLR
Pengehad kuasa dalam persediaan DFLR menambah redaman pada litar kawalan. Perubahan ini mempengaruhi kelajuan pam bertindak balas terhadap anjakan beban secara tiba-tiba. Apabila injap arah ditutup dengan cepat, pam mesti musnah kepada sifar serta-merta. Tindak balas pantas menghentikan pancang tekanan daripada merosakkan bahagian hiliran.
Kawalan DFR standard biasanya memusnahkan dalam 20 hingga 40 milisaat, bergantung pada saiz pam dan tekanan kerja. Minyak mengalir terus dari injap pandu ke omboh kawalan dengan sedikit sekatan. Dalam persediaan DFLR, minyak mesti melalui injap tambahan, spring dan saluran dalam blok kuasa terlebih dahulu. Isipadu tambahan dan rintangan bendalir ini melambatkan sedikit masa pemusnahan.
Dalam litar dinamik yang berkitar dengan pantas, kelewatan ringkas ini boleh menyebabkan pancang tekanan yang melebihi tetapan injap pelega. Pancang ini menghasilkan bunyi bising dan mempercepatkan kehausan bahagian. Jurutera dengan sasaran tindak balas yang ketat sering memilih kawalan DFR dan sebaliknya menggunakan motor yang lebih besar. Mereka menukar penjimatan tenaga DFLR untuk mendapatkan penjejakan tekanan yang lebih ketat. Untuk mesin perindustrian standard, perbezaan tindak balas kekal kecil, tetapi sistem gelung tertutup-kelajuan tinggi memerlukan perhatian yang teliti.
Langkah-langkah Prosedur Pelarasan Tekanan Kawalan A10VSO
Melaraskan injap ini di medan memerlukan tolok tekanan yang ditentukur di alur keluar pam. Muat-model pengesan juga memerlukan tolok kedua pada port X. Menetapkan injap ini tanpa tolok yang betul sering menyebabkan ketidakstabilan sistem atau kegagalan pam akibat tekanan berlebihan.
- Tetapkan tekanan sistem maksimum pada pemampas DR dahulu, tanpa mengira jenis kawalan. Cari skru pelarasan tekanan pada badan injap utama. Putar skru mengikut arah jam untuk menaikkan had tekanan, atau putarnya lawan jam untuk menurunkannya. Matikan pam terhadap injap arah tertutup untuk membaca tekanan maksimum pada tolok alir keluar.
- Laraskan tekanan pembezaan pada model DFR dan DFLR seterusnya. Skru pembezaan terletak di sebelah skru tekanan pada blok yang sama. Tetapan kilang standard biasanya 14 bar. Untuk menyemaknya, jalankan penggerak pada kelajuan yang stabil dan sederhana. Perbezaan antara tolok alir keluar dan tolok port X menunjukkan tekanan pembezaan. Putar skru mengikut arah jam untuk menaikkan pembezaan, yang meningkatkan tekanan siap sedia dan mempercepatkan tindak balas.
- Tentukan had kuasa pada model DFLR hanya jika litar termasuk meter aliran dan injap pemuatan. Pelarasan kuasa mengubah ketegangan spring pada gelendong hiperbolik dalam perumahan sekunder. Melaraskan tetapan ini tanpa bangku ujian hidraulik tidak disyorkan. Jika anda menetapkan had terlalu tinggi, motor elektrik akan terlebih beban sebelum pam mula musnah.
Kunci semua skru pelarasan dengan nat penahan sebaik sahaja penentukuran selesai. Langkah ini menghentikan getaran mesin daripada mengalihkan tetapan kemudian.
Analisis Mod Kegagalan Injap Kawalan A10VSO: Mengapa Kasut Omboh Gagal
Pasukan penyelenggaraan sering menyalahkan kegagalan pam pada injap kawalan yang rosak. Punca punca, bagaimanapun, biasanya datang daripada keadaan sistem yang menghalang kawalan daripada berfungsi dengan betul. Apabila pecah pam menunjukkan kehausan kasut yang berat atau kasut yang tercabut, puncanya hampir selalu adalah pelinciran yang lemah dan bukannya kecacatan pada blok kawalan.
- Tekanan longkang kes tinggimenolak kasut omboh keluar dari swashplate semasa lejang pengambilan. A10VSO memerlukan tekanan kes untuk kekal di bawah 2 bar mutlak di bawah semua keadaan kerja. Apabila penapis longkang tersumbat atau saluran balik kecil menolak tekanan melebihi had ini, filem minyak pada kasut gagal. Kasut kemudian memalu pada swashplate.
- Vakum sedutan tinggimenyebabkan kerosakan mekanikal yang sama melalui proses yang berbeza. Jika sekatan sedutan melepasi 0.8 bar mutlak, minyak tidak dapat mengisi silinder dengan cukup pantas semasa pengambilan. Peronggaan yang terhasil menghakis plat injap dan menghasilkan letupan yang memecahkan kasut. Serpihan kemudian memasuki injap kawalan dan menyekat kili.
- Kelikatan minyak yang tidak betulmenghentikan kili kawalan daripada bergerak seperti yang dimaksudkan. Jika minyak terlalu tebal semasa permulaan sejuk, omboh kawalan bertindak balas terlalu perlahan untuk memusnahkan pam, menyebabkan pancang tekanan tinggi. Jika minyak terlalu nipis akibat terlalu panas, kebocoran dalaman melepasi gelendong menghalang pam daripada menahan tekanan yang ditetapkan, menjadikan mesin lembap.
Membetulkan isu ini adalah wajib sebelum memasang pam baharu. Unit gantian akan mengalami kegagalan yang sama jika tekanan kes atau vakum sedutan kekal di luar julat.
Akibat Kejuruteraan Pemilihan Kawalan Yang Salah
Menukar satu jenis kawalan dengan yang lain tanpa menukar litar menyebabkan kegagalan operasi dan sering merosakkan mesin. Memasang pam DR dalam litar DFR meninggalkan talian penderia-beban tercabut atau dipalamkan. Tanpa kili aliran untuk membaca permintaan beban, pam DR kekal pada output penuh sehingga tekanan puncak dicapai. Ia membuang semua lebihan minyak ke atas injap pelega, memanaskan cecair dalam beberapa minit.
Menggantikan pam DFLR dengan pam DFR standard mengeluarkan pengehad kuasa yang melindungi motor. Apabila mesin memerlukan tekanan tinggi dan aliran tinggi pada masa yang sama, pam DFR cuba menghantar kedua-duanya. Permintaan ini menarik arus terlalu banyak dan menghalang pemutus utama, menyebabkan penutupan mengejut semasa pengeluaran puncak.
| Siri / Model Pam | Pilihan Pengawal | Standard / Arahan | Spesifikasi Utama / Ambang |
|---|---|---|---|
| A10VSO Siri 31 (NG18–100) | DG (Dua-mata terus) | DIN EN ISO 80079-36 | Tekanan nominal 280 bar |
| A10VSO Siri 32 (NG18–140) | DRG (Tekanan jauh) | DIN EN ISO 80079-37 | Tekanan maksimum 350 bar |
| Siri A10VSO 52 (Saiz 10) | hidraulik standard | Arahan 2014/34/EU | Tekanan nominal 250 bar |
| Siri A10VSO 52 (Saiz 10) | hidraulik standard | ISO 3019-2 (2 lubang) | Tekanan maksimum 315 bar |
| A10VSO Siri 31 (NG18) | ANSI B92.1a (Splined S) | DIN 6885 (Berkunci P) | II 2G Ex h IIC T4-T1 Gb X |
| A10VSO Siri 31 (NG100) | Benang metrik 42 | ISO 3019-1 (Hub K01) | II 3G Ex h IIC T4-T1 Gc X |
Menggunakan pam DFR dalam litar yang dibina untuk DFR1 melepaskan isyarat penderiaan-beban ke tangki di dalam kawalan pam. Pam kemudiannya gagal membina tekanan siap sedia. Akibatnya, injap bertindak balas dengan perlahan semasa permulaan pergerakan. Kesilapan penggantian ini menyebabkan masa henti berpanjangan, membazir wang dan jaminan pengilang tidak sah.
Panduan Penggantian A10VSO: Mengenalpasti dan Menyumber Pam yang Betul
Mencari penggantian yang betul memerlukan pemadanan keseluruhan kod model. Pam dengan perumah luar yang sama selalunya mengandungi kawalan dalaman yang berbeza sama sekali. Memadankan hanya anjakan, saiz pelekap dan tekanan nominal tidak memastikan kawalan akan berfungsi bersama. Menghadapi kod kawalan adalah ralat pembelian yang paling biasa dalam penyelenggaraan hidraulik.
Apabila papan nama asal hilang atau haus, jurutera boleh mengenal pasti jenis kawalan dengan memeriksa port pada blok. Blok tanpa port perintis luaran menunjukkan kawalan DR. Blok dengan port X luaran menghala ke kawalan DFR, DFR1 atau DFLR. Perumah spring sekunder yang lebih besar di sisi mengesahkan pengawal kuasa DFLR.
Sheung Chak Hydraulics membekalkan pam gantian yang disahkan sepenuhnyaSiri A10VSO. Pasukan teknikal mereka menyemak keperluan litar untuk mengesahkan bahawa setiap unit mempunyai kawalan yang betul, putaran aci dan susun atur port untuk pemasangan terus. Pembeli boleh menyemak spesifikasi terperinci dan panduan teknikal pada merekahalaman kategoriuntuk menyemak dimensi dan mengawal logik sebelum membuat pesanan.
Templat RFQ Praktikal untuk Perolehan A10VSO
Pembeli mesti memberikan butiran teknikal yang lengkap untuk memastikan pembekal memetik pam yang betul. Meninggalkan kod kawalan atau tetapan kuasa memaksa pembekal meneka. Tekaan itu sering menyebabkan pesanan unit yang salah. Jadual di bawah menyenaraikan medan yang diperlukan untuk apermintaan sebut hargauntuk mengelakkan pulangan yang mahal.
| Medan Diperlukan | Spesifikasi Teknikal | Nota/Kaedah Pengesahan |
|---|---|---|
| Kod Model Lengkap | cth, A10VSO 71 DFR1/31R-PPA12N00 | Baca terus dari papan nama logam |
| Siri dan Saiz Pam | Siri 31, 32, atau 52; Saiz 10 hingga 140 | Menentukan lokasi bebibir dan pelabuhan pelekap |
| Jenis Kawalan | DR, DFR, DFR1 atau DFLR | Sahkan kehadiran port X pada blok kawalan |
| Putaran Aci | Arah jam (R) atau lawan jam (L) | Dilihat dari hujung aci pemacu |
| Tetapan Kuasa DFLR | cth, 22 kW pada 1500 rpm | Wajib untuk DFLR; semak rating penggerak utama |
| Tekanan Berbeza | cth, 14 bar | Tentukan untuk DFR/DFR1 jika tetapan tersuai diperlukan |
Menyediakan butiran lengkap ini membolehkan pembekal menguji pam terhadap nombor operasi asal. Ini memastikan pam gantian berjalan dengan betul sebaik sahaja sistem dimulakan.
